คำอธิบายผลิตภัณฑ์

แขนกลหุ่นยนต์ CRP-RP18-25 กำหนดนิยามใหม่ของความน่าเชื่อถือในการจัดการวัสดุทางอุตสาหกรรมด้วยสถาปัตยกรรมความปลอดภัยระดับการบินและอวกาศ-และการออกแบบแกน 4- ที่แข็งแกร่งขึ้น หุ่นยนต์นี้ออกแบบมาเพื่อการทำงานต่อเนื่องตลอด 24 ชั่วโมงทุกวันในสภาพแวดล้อมการผลิตที่รุนแรง โดยให้การรับประกันการหยุดฉุกเฉินด้วยวงจรคู่- และการป้องกันข้อต่อระดับ IP67 ทำให้หุ่นยนต์นี้เป็นโซลูชันที่ดีที่สุดสำหรับการถ่ายโอนชิ้นส่วนยานยนต์ การดำเนินการในโรงหล่อ และการจัดการวัสดุทางเภสัชกรรมซึ่งประสิทธิภาพด้านความปลอดภัยเมื่อเกิดเหตุขัดข้องไม่สามารถต่อรองได้

คุณสมบัติการใช้งาน

● ระบบหยุดฉุกเฉินวงจรคู่-
รีเลย์ความปลอดภัยอิสระ + แผงควบคุมสำรองให้การหยุดฉุกเฉินแบบซ้ำซ้อน (EN ISO 13849-1 PL e) ช่วยขจัดความเสี่ยงต่อความล้มเหลวจุดเดียว

● การป้องกันเสียงรบกวนระดับอุตสาหกรรม-
ตัวกรอง-สามเฟส-ในตัวลดการรบกวน EMI/RFI 98% (ทดสอบตาม IEC 61000-4) เพื่อการทำงานที่เสถียรใกล้กับอุปกรณ์เชื่อม/หม้อแปลง

● การเดินสายแบบพิเศษแบบยืดหยุ่นสูง-
สายเคเบิลที่มีอัตรารอบการโค้งงอมากกว่า 10 ล้านเส้น (เกิน ISO 18601) ป้องกันการล้าของสายไฟภายในในงานจัดการความถี่สูง-

● บูรณาการวงจรนิวแมติก-แบบคู่
ทางเดินของก๊าซที่ซ้ำซ้อนช่วยให้สามารถจับสุญญากาศ + การทำความสะอาดด้วยลมได้พร้อมกัน ซึ่งมีความสำคัญอย่างยิ่งต่อสายการผลิตยานยนต์/อิเล็กทรอนิกส์

● ฮาร์มอนิกไดรฟ์ ความแข็งแกร่ง 4 แกน
ตัวลดฮาร์มอนิกประเภท 25- ให้ความแม่นยำของเส้นทาง ±0.05 มม. ภายใต้น้ำหนักบรรทุก 25 กก. (ความหนาแน่นของแรงบิดชั้นนำของอุตสาหกรรมตามมาตรฐาน ISO 9409)

● เทคโนโลยีข้อต่อปิดผนึก IP67
ข้อต่อก้านสูบที่ต้านทานการกัดกร่อน-พร้อมขอบซีลสาม-ทนทานต่อการสัมผัสกับฝุ่นจากการเจียร/สารหล่อเย็น (ผ่านการตรวจสอบตามมาตรฐาน IEC 60529)

พารามิเตอร์ทางเทคนิคของตัวหุ่นยนต์

แบบอย่าง		CRP-RP18-25
ทรงแขน		ข้อต่อหลายจุด+ก้านสูบ
ระดับความเป็นอิสระ		4 แกน
น้ำหนักบรรทุกสูงสุด		25กก
การเดินทางสูงสุด	แกน 1	-170 องศา ~170 องศา
	แกน 2	-90 องศา ~45 องศา
	แกน 3	-75 องศา ~105 องศา
	แกน 4	-360 องศา ~360 องศา
ความเร็วสูงสุด	แกน 1	172 องศา/ส
	แกน 2	172 องศา/ส
	แกน 3	212 องศา/ส
	แกน 4	350 องศา/ส
แรงบิดที่อนุญาต	แกน 4	1.5กก.ตรม
ความแม่นยำของตำแหน่งซ้ำ		±0.08มม
ระยะการเข้าถึงสูงสุด		1885มม
น้ำหนักตัวของหุ่นยนต์		245กก
โหมดการติดตั้ง		พื้น
ส่วนต่อประสานของร่างกาย	ไอโอที่สงวนไว้	16พิน
ส่วนต่อประสานของร่างกาย	ก๊าซสำรอง	2*φ8มม
สภาพแวดล้อมการติดตั้ง	อุณหภูมิแวดล้อม	0-45 องศา
	ความชื้นสัมพัทธ์	20%-80%RH (ไม่มีการควบแน่น)
	การสั่นสะเทือน	ต่ำกว่า 0.5G
	คนอื่น	การติดตั้งหุ่นยนต์จะต้องอยู่ห่างจาก: ของเหลวหรือก๊าซที่ไวไฟหรือมีฤทธิ์กัดกร่อน แหล่งกำเนิดไฟฟ้าของการรบกวน
ระดับไอพี		IP56
คุณสมบัติที่เป็นประโยชน์		โครงสร้างที่กะทัดรัด ความเร็วสูง ความแม่นยำสูง ความแข็งแกร่งสูง อายุการใช้งานสูง ขยายได้สูง และใช้งานง่าย
แอปพลิเคชัน		การจัดการ การวางบนพาเลท การนำออกจากพาเลท การขนถ่าย
การกำหนดค่าตู้ไฟฟ้า		G12A/G12B

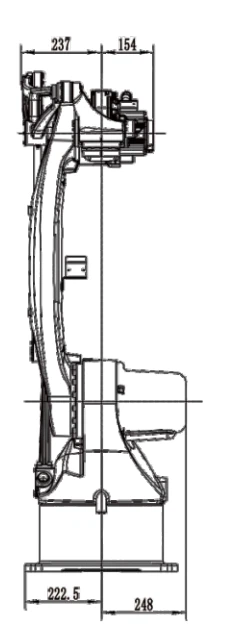

แผนภาพอินเทอร์เฟซการติดตั้ง

แผนภาพช่วงการเคลื่อนไหว

คำถามที่พบบ่อย

ถาม: CRP-RP18-25 ช่วยให้มั่นใจได้อย่างไรว่าการหยุดฉุกเฉินมีความเชื่อถือได้ในสภาพแวดล้อมที่มีความเสี่ยงสูง

ตอบ: แขนกลหุ่นยนต์ CRP-RP18-25 ใช้ระบบหยุดฉุกเฉินแบบวงจรคู่-พร้อมรีเลย์ความปลอดภัยอิสระและแผงควบคุมสำรอง (ได้รับการรับรองตาม EN ISO 13849-1 PL e) ช่วยขจัดความเสี่ยงความล้มเหลวจุดเดียวระหว่างการดำเนินการขนถ่ายวัสดุ

ถาม: แขนหุ่นยนต์นี้สามารถทำงานใกล้กับอุปกรณ์เชื่อมโดยไม่มีการรบกวนได้หรือไม่

ตอบ: ใช่ ตัวกรอง-สามเฟส-ในตัวช่วยลดสัญญาณรบกวน EMI/RFI ได้ 98% (ทดสอบตาม IEC 61000-4) ทำให้มั่นใจได้ถึงประสิทธิภาพที่เสถียรเมื่อใช้งานร่วมกับหุ่นยนต์เชื่อมหรือหม้อแปลงไฟฟ้า

ถาม: อะไรทำให้ CRP-RP18-25 เหมาะสำหรับสภาพแวดล้อมที่เปียก/เต็มไปด้วยฝุ่น

ตอบ: ข้อต่อก้านสูบระดับ IP67- (ตรวจสอบตาม IEC 60529) มีขอบซีลสาม-และการเคลือบป้องกันการกัดกร่อน ให้การป้องกันที่ผ่านการรับรองจากสารหล่อเย็น ฝุ่นจากการเจียร และขั้นตอนการชะล้าง

ถาม: เพราะเหตุใดแขนหุ่นยนต์กลนี้จึงใช้ท่อก๊าซวงจรคู่-

ตอบ: ท่อก๊าซวงจรคู่-ช่วยให้สามารถจับสุญญากาศและเป่าลมอัด-ไปพร้อมๆ กัน ซึ่งสำคัญมากสำหรับการจัดการยานยนต์/อุปกรณ์อิเล็กทรอนิกส์ที่การทำความสะอาดชิ้นส่วนและการยึดจับเกิดขึ้นในรอบเดียว

ถาม: ตัวลดฮาร์มอนิก 25 ชนิดปรับปรุงความแม่นยำในการจัดการได้อย่างไร

ตอบ: ตัวลดฮาร์มอนิก 4- แกนให้ความสามารถในการทำซ้ำ ±0.05 มม. (ตาม ISO 9283) ภายใต้น้ำหนักบรรทุกเต็ม 25 กก. ซึ่งป้องกันการโก่งตัวที่เกิดจากน้ำหนักบรรทุกในการใช้งานการถ่ายโอนชิ้นส่วนที่มีน้ำหนักมาก

ถาม: สายเคเบิลแบบยืดหยุ่นสูง-มีข้อดีในการบำรุงรักษาอย่างไรบ้าง

ตอบ: สายเคเบิลพิเศษที่มีความยืดหยุ่นสูงสามารถโค้งงอได้มากกว่า 10 ล้านรอบ (ตามมาตรฐาน ISO 18601) ช่วยลดเวลาหยุดทำงานจากความล้าของสายไฟในงาน-เลือกความถี่สูง-และ-วาง

ถาม: CRP-RP18-25 เข้ากันได้กับระบบนิวแมติกที่มีอยู่หรือไม่

ตอบ: ใช่ ท่อก๊าซวงจรคู่-รองรับการจ่ายนิวแมติกอุตสาหกรรมมาตรฐาน 0.6-0.8MPa และยังมีข้อต่อ NPT/ISO สากลเพื่อการบูรณาการที่ราบรื่น
